Нагревательный кабель
Тюмень автоматический нагревательный кабель термалинт в Тюмени
саморегулирующиеся кабели Raychem Potepleet Тюмень
Автоматический нагревательный кабель «ТЕРМАЛИНТ»,
саморегулирующиеся кабели
Raychem
и
Potepleet.
Автоматический нагревательный кабель «ТЕРМАЛИНТ»
Решение
проблемы замерзания трубопроводов
·
Нагревательный кабель для предотвращения замерзания
жидкости в инженерных системах при понижении температуры.
(Включается на подогрев при +3°С).
·
Выпускается длиной от 2 до 61 метров, работает в
автоматическом режиме.
·
Состоит из кабеля, сетевого шнура и термостата,
закрепляемого в самом холодном месте трубы с помощью скотча.
·
При повышении температуры до +7°С система автоматически
выключается для обеспечения оптимального энергоснабжения.
·
Применяется на внутренних и наружных трубопроводах в
комплексе с теплоизоляцией «Термафлекс».
·
Рабочее напряжение 220В. Максимальное потребление энергии
16 Вт/метр в рабочем состоянии. Подключение производится
через стабилизатор напряжения с заземлением.
·
Поставляется в комплекте, полностью готовом для монтажа.
Гарантийный срок -1 год.
При соблюдении правил монтажа
система обеспечивает поддержание температуры носителя +3
+7°С на открытом воздухе,
без заглубления в
землю и дополнительного утепления:
Метод установки |
Диаметр трубы в мм |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
76 |
102 |
152 |
Максимальные пределы защиты при
t
окружающей среды, °С |
|
Вдоль трубы |
С изоляцией 13мм |
-53 |
-53 |
-50 |
-41 |
-32 |
-28 |
-23 |
-18 |
-13 |
-8 |
Без изоляции |
-45 |
-40 |
-33 |
-25 |
-19 |
-18 |
-14 |
-9 |
-7 |
-4 |
|
10 витков на метр |
С изоляцией 13мм |
- |
- |
-56 |
-56 |
-53 |
-53 |
-50 |
-45 |
-42 |
-40 |
Без изоляции |
- |
- |
-45 |
-40 |
-36 |
-34 |
-33 |
-29 |
-27 |
-25 |
Необходимое кол-во кабеля на метр трубы |
1,25 |
1,33 |
1,50 |
1,67 |
1,83 |
2,08 |
2,33 |
2,92 |
3,92 |
5,00 |
|
20 витков на метр |
С изоляцией - 13мм |
- |
- |
- |
- |
-59 |
-59 |
-56 |
-56 |
-53 |
-53 |
Без изоляции |
- |
- |
- |
-45 |
-45 |
-45 |
-45 |
-45 |
-45 |
-45 |
Необходимое кол-во кабеля на метр трубы |
1,75 |
2,00 |
2,50 |
2,67 |
3,08 |
3,50 |
4,17 |
5,67 |
7,58 |
10,25 |
|
|
|
|
|
|
|
|
|
|
|
|
|
Саморегулирующиеся нагревательные кабели
отдают тепло по токопроводящим жилам, окруженным
пластмассой. Это, в сочетании с полупроводниковой матрицей,
позволяет саморегулирующемуся кабелю оправдывать свое
название – повышать и понижать теплоотдачу, самостоятельно
реагируя на перепады температуры окружающей среды, причем
делать это локально: греть больше на том участке, где
температура ниже, и уменьшать теплоотдачу там, где
температура окружающей среды высока.
Готовый комплект для обогрева водопровода от
ML&H
co
LTD
Готовые
комплекты для обогрева водопроводных и канализационных труб,
а так же трубопроводов на основе саморегулирующегося
греющего кабеля.
·
Надежность: защита труб от повреждения льдом при замерзании
·
Не
требует технического обслуживания
·
Перегрев не возможен

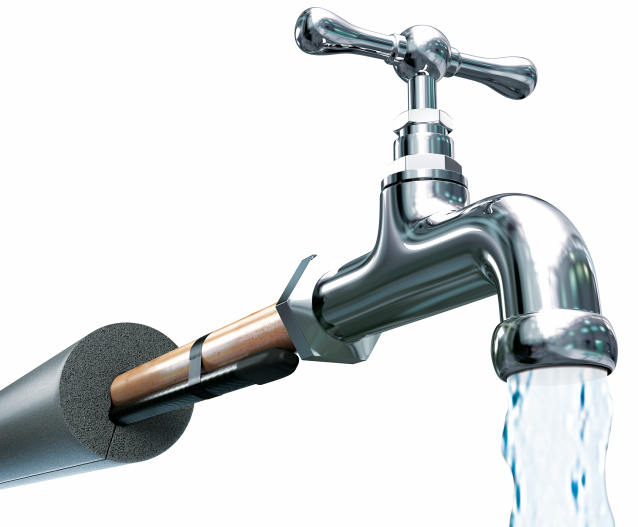

Для обогрева
бытового водопровода нагревательный кабель обычно размещают
поверх трубы, под теплоизоляцией. Использование качественной
теплоизоляции позволяет сократить энергопотребление системы,
так как дополнительно увеличивает сохранность тепла.
Конструкция
·
Медная жила (1,2 мм2)
·
Саморегулируемый греющий элемент
·
Электроизоляция из модифицированного полиолефина
·
Оплетка из луженой меди
·
Защитная наружная оболочка из модифицированного полиолефина
Состав
комплекта:
-
Нагревательная секция оснащенная евро вилкой с
заземлением и проводом длиной 1,8м
-
Комплект
крепежа
-
Инструкция
по монтажу и эксплуатации
-

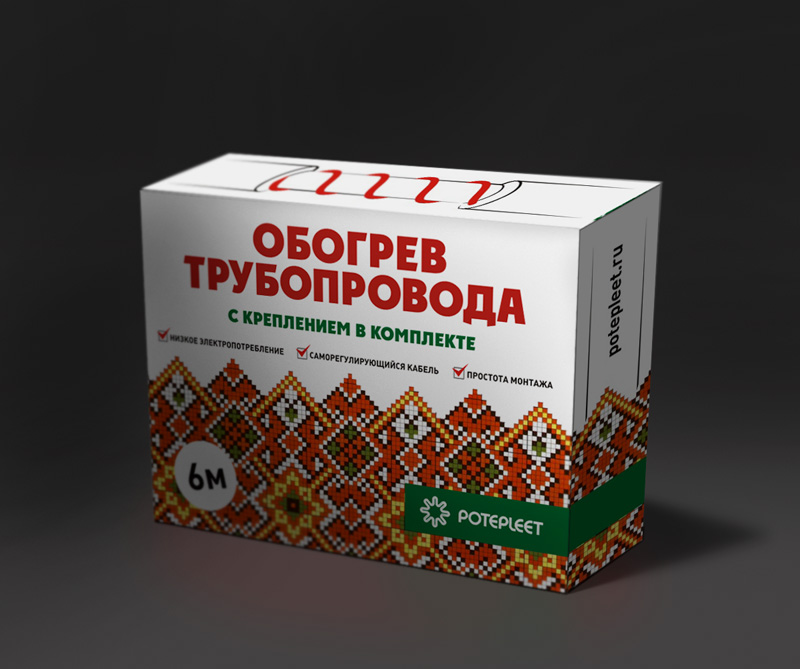

Упаковочная
коробка со штрих-кодом
№ |
Наименование кабеля |
Штрих-код |
Потребляемая мощность, Вт |
1 |
СНК
MHL16-2CR
-2м. |
4620771180174 |
32 |
2 |
СНК
MHL16-2CR
-4м. |
4620771180037 |
64 |
3 |
СНК
MHL16-2CR
-6м. |
4620771180051 |
96 |
4 |
СНК
MHL16-2CR
-8м. |
4620771180075 |
128 |
5 |
СНК
MHL16-2CR
-10м. |
4620771180099 |
160 |
6 |
СНК
MHL16-2CR
-14м. |
4620771180112 |
224 |
7 |
СНК
MHL16-2CR
-15м. |
4620771180181 |
240 |
8 |
СНК
MHL16-2CR
-18м. |
4620771180136 |
288 |
9 |
СНК
MHL16-2CR
-20м. |
4620771180143 |
320 |
10 |
СНК
MHL16-2CR
-25м. |
4620771180150 |
400 |
Характеристики:
Номинальная мощность |
10,16,24 Вт/м |
10
Вт/м в воздухе |
Макс. поддерживаемая температура |
65 оС |
|
Макс. температура прерывистого воздействия |
85 оС |
T-рейтинг
:
T6 |
Макс. длина секции |
150 м. |
|
Напряжение |
220 В |
|
САМОРЕГУЛИРУЮЩИЙСЯ НАГРЕВАТЕЛЬНЫЙ КАБЕЛЬ
RAYCHEM
BTV 8BTV2-CT
Кабель 8BTV2-CT
относится к серии саморегулируемых греющих кабелей BTV,
предназначенных для защиты от замерзания объектов, не
подвергаемых пропарке. Греющие кабели BTV параллельного типа
применяются для защиты от замерзания трубопроводов, емкостей
а так же для предотвращения замерзания канализационных
труб с возможностью установки в нутрии трубы. Кабели
этой группы могут также использоваться для поддержания
технологических температур до 65°C.
Саморегулирующиеся кабели Raychem 8BTV2-CT могут применяться
в зонах следующих классификаций: взрывоопасные, класс 1,
класс 2 (газ), класс 21, класс 22 (пыль); нормальные.
Допустимые типы
обогреваемых поверхностей: углеродистая сталь, нержавеющая
сталь, окрашенный и неокрашенный металл, пластик.
По своей
химической стойкости кабель может использоваться в
органических коррозионных средах.
Технические
характеристики:
Номинальное напряжение питания |
230
В переменного тока |
Максимальная рабочая температура (при
непрерывной работе) |
65°C |
Максимально допустимая температура
(периодическая работа) |
85°C
Максимальное суммарное время работы
не
более 1000 часов |
Класс температуры |
T6,
согласно европейскому стандарту EN 50 014 |
Минимальный радиус изгиба |
при
20°C : 13 мм
при
−60°C : 35 мм |
Мощность при 10°C |
25
Вт |
Номинальные
размеры и вес кабеля 8BTV2-CT
Толщина |
5,5
мм |
Ширина |
15,4
мм |
Вес |
153
г/м |
Максимальная
длина греющего кабеля в зависимости от номинала
автоматической защиты.
Номинал автоматической
защиты (характеристика типа С) |
Тип греющего кабеля |
Максимальная длина греющего кабеля в метрах |
|
|
6 |
8BTV-2-CT |
25 |
|
10 |
40 |
|
13 |
50 |
|
16 |
60 |
|
20 |
80 |
|
|
|
